Схема управления освещением из трёх мест

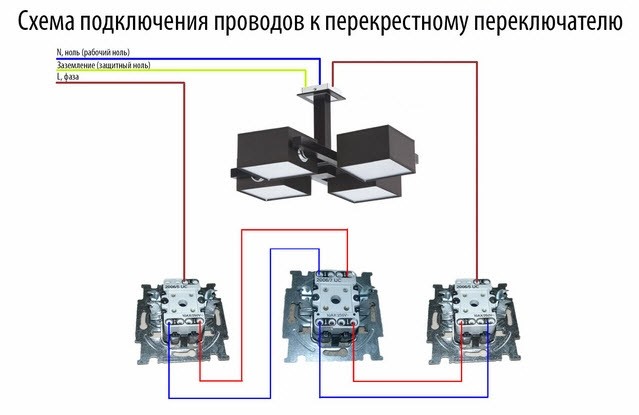

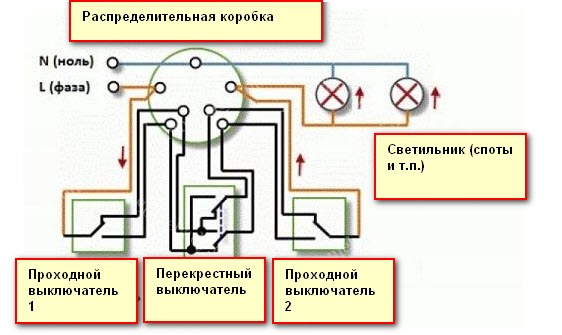

В схеме управления освещением из трёх мест используются два проходных выключателя и один перекрестный.

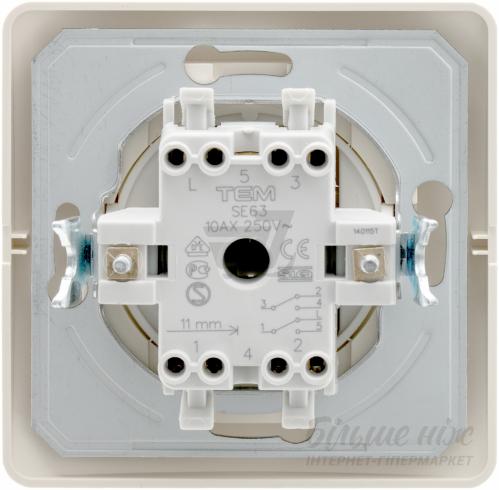

Как это работает: в любом положении клавиш перекрестного переключателя соединение электрической цепи не прерывается, происходит лишь переключение контактов. Переключающий механизм в проходных выключателях расположен по центру контактов.

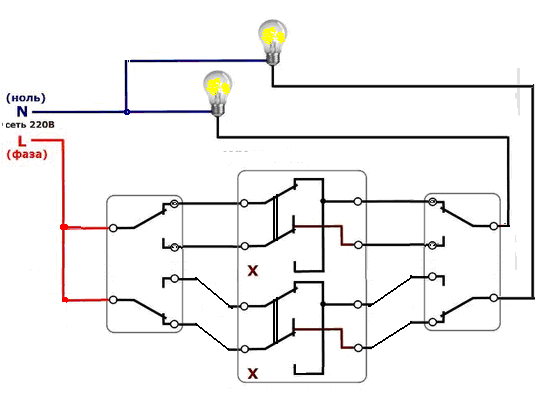

Приборы могут быть одно- или двухклавишными. В последнем случае два устройства объединяются в одно при наличии шести контактов.

💡 Совет: схема с двумя проходными и одним перекрестным выключателем идеально подходит для длинных коридоров, лестничных пролётов или спален с двумя входами. Позволяет управлять светом из трёх разных точек.
